Silindir nedir?
Silindir, sıkıştırılmış havanın basınç enerjisini mekanik enerjiye dönüştüren ve pnömatik aktüatörlere ait bir cihazdır.
Ana yapı:

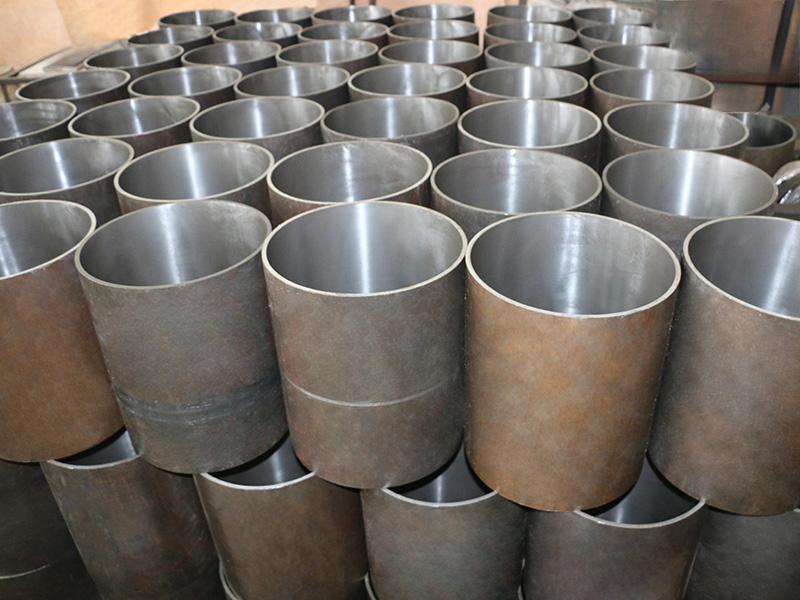

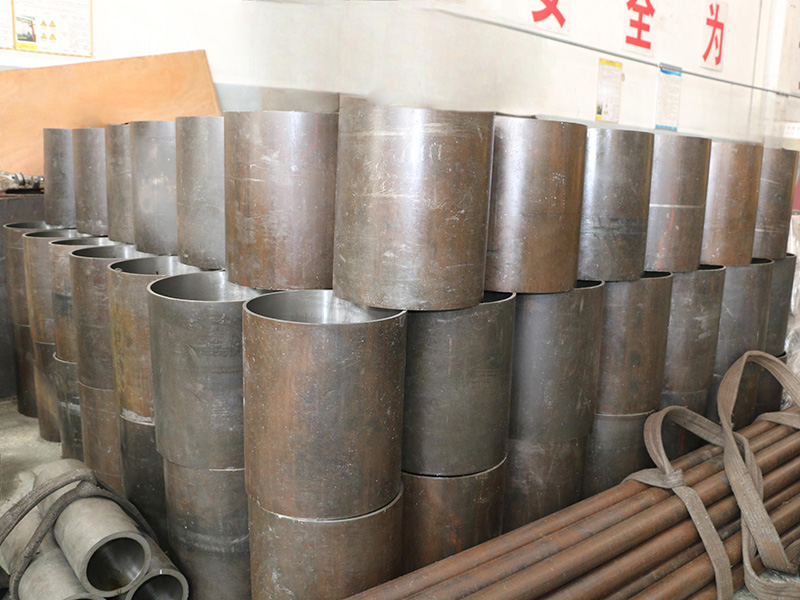

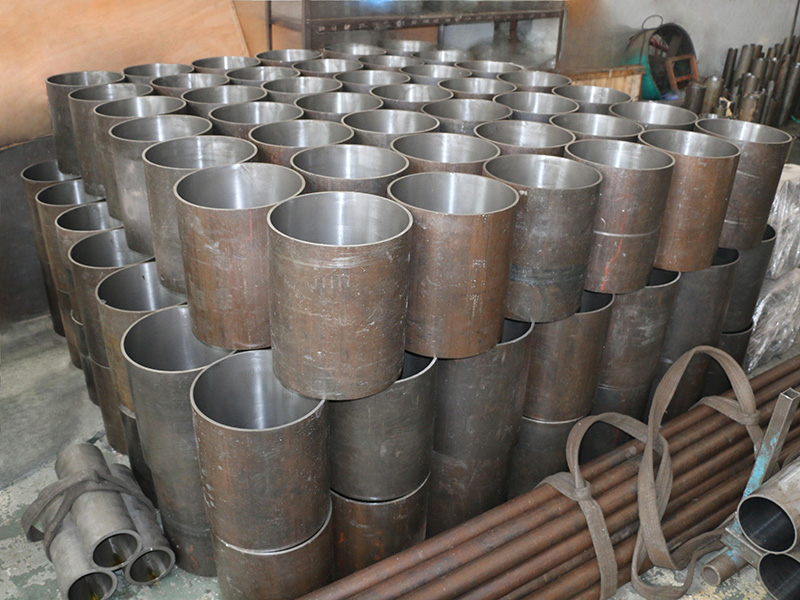

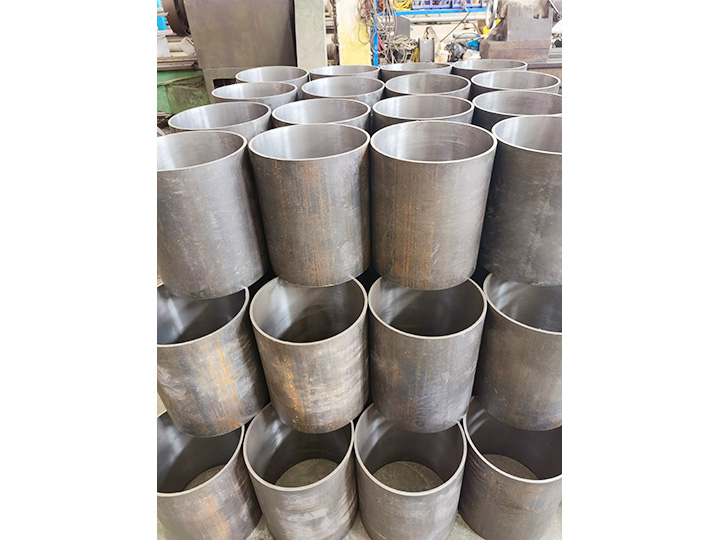

Silindir varili: Pistonun düz bir çizgide hareket etmesine rehberlik eden silindirin ana gövdesi.
Uç kapağı: Silindirin her iki ucunu mühürleyin, silindirle kapalı bir alan oluşturun.
Piston: Silindir içinde ileri ve geri hareket eder, iki odayı ayırır.
Piston çubuğu: pistonu dış yüklere bağlar ve mekanik enerji iletir.
Mühürler: Gaz sızıntısını önlemek için silindirin mühürlenmesini sağlayın.
Silindir çalışma prensipi
Silindir, mekanik enerji dönüşümünü elde etmek için basınçlı hava üzerinden piston hareketini sürdürür.
Tek etkili silindir: Sadece bir ucunda bir piston çubuğu var ve sıkıştırılmış hava pistonu hareket etmek için itmek için bir taraftan girer, yay veya kendi ağırlığı ile geri döner.
Çift etkili silindir: pistonun her iki tarafından alternatif gaz kaynağı, daha büyük çıkış gücü ve daha geniş uygulama ile iki yönlü hareket elde etmek için.
Silindir Türleri
Farklı senaryolar için uygun çeşitli silindir türleri vardır:
Eylem yöntemine göre:
Tek etkili silindir: Tek yönlü hareket, dış sıfırlama gerektirir.
Çift etkili silindir: iki yönlü hareket, güçlü kontrol edilebilirliği.
Fonksiyona göre:
Tampon silindiri: Piston son noktaya ulaştığında tampon, darbeyi azaltır.
Döner silindir: Piston, döner hareket için uygun olan çıkış milini döndürür.
Gaz sıvı amortisasyon silindiri: Silindiri ve hidrolik amortisasyonu birleştirerek sorunsuz hareket eder.
Çubuk serbest silindir: piston çubuğu olmadan, manyetik alan veya kablo tarafından tahrik edilen, uzun mesafe hareketi için uygun.
Silindirlerin Uygulaması
Silindirler basit yapı, kolay kontrol ve bakım ve kirlilik olmayan avantajları nedeniyle çeşitli alanlarda kullanılır
Endüstriyel otomasyon: Malzeme taşıma ve montajı elde etmek için konveyör bantları, döner masaları, kaldırma masaları vb.
Mekanik ekipman: ekskavatör kovaları, forklift çatalları, damgalama pres kafaları vb., Doğrusal veya dönüş gücü sağlar.
Robotlar: Hassas kontrol elde etmek için eklem hareketlerini sürdürün.
Diğer alanlar: havacılık (direksiyon kontrolü), tıbbi (havalandırıcı sürücüsü), askeri (topçu kontrolü) vb.
