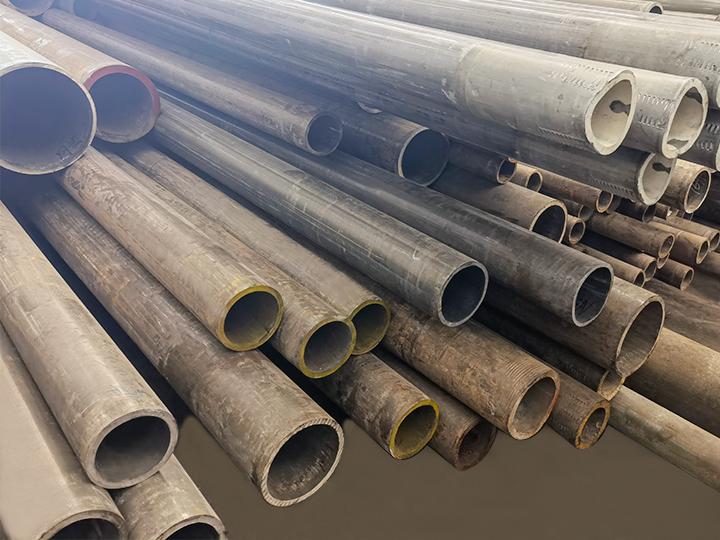

Soğuk çekilmiş dikişsiz (CDS) bir boru, iki temel işlemle üretilen yüksek hassasiyetli silindirik bir metal bileşendir: dikişsiz boru oluşumu (kaynakları ortadan kaldırmak için) ve soğuk çekme (boyutları, yüzey kalitesini ve mekanik özellikleri iyileştirmek için). Kaynaklı veya sıcak haddelenmiş boruların aksine, CDS tüpleri üstün mukavemet, dar toleranslar ve pürüzsüz yüzeyler sunar, bu da onları güvenilirlik ve hassasiyet gerektiren endüstriyel uygulamalar için vazgeçilmez kılar. Bu makale, üretim sürecini, temel avantajlarını, endüstriyel uygulamalarını, alternatif borularla karşılaştırmaları ve kalite seçim kriterlerini detaylandırmaktadır.
CDS tüplerinin üretimi, sorunsuz ve boyutsal doğruluğu sağlamak için sıralı, hassas odaklı bir iş akışı izler. Süreç iki ana aşamaya ayrılmıştır:
1.1 Dikişsiz Boru Oluşumu (Ön Aşama)
Bu aşama, iki endüstriyel yöntemden birini kullanarak ilk içi boş, kaynaksız boruyu ("ana boru" olarak bilinir) oluşturur:
- Mandrel Değirmen Süreci: Isıtılmış bir çelik kütük (tipik olarak karbon çeliği, alaşımlı çelik veya paslanmaz çelik), içi boş bir kabuk oluşturmak için bir deliciden geçirilir. İç deliği korumak için kabuğa bir mandrel (katı bir metal çubuk) sokulur ve kabuk daha sonra dış çapını (OD) ve duvar kalınlığını azaltmak için yuvarlanır.
- Fiş Değirmeni İşlemi: Daha küçük çaplı borular için (< 100 mm OD), içi boş kabuk, iç çapı (ID) ve OD 'yi rafine etmek için bir fiş (mandrel yerine) ile yuvarlanır.
Her iki yöntem de dikişsiz bir "sıcak bitmiş" boru üretir ve bu daha sonra soğuk çekime geçer.
1.2 Soğuk Çekme (Bitirme Aşaması)
Soğuk çekme, tüpün özelliklerini geliştirmek için oda sıcaklığında (çeliğin yeniden kristalleşme noktasının altında, karbon çeliği için ~ 600 ° C) gerçekleştirilir:
1. Yağlama: Sıcak bitmiş boru, sürtünmeyi azaltmak ve çizim sırasında yüzey hasarını önlemek için bir yağlayıcı (örneğin, mineral yağ, fosfat kaplama) ile kaplanır.
2. Çizim İşlemi: Yağlanmış boru, hidrolik veya mekanik bir çekme tezgahı kullanılarak hassas bir kalıptan (tüpten daha küçük bir ID ile) çekilir. Bu, tüpün OD / ID 'sini azaltır ve uzunluğunu artırır (çekme geçişi başına% 20-50).
3. Tavlama (İsteğe Bağlı): Geliştirilmiş süneklik gerektiren tüpler için (örneğin, bükme veya işleme için), ara tavlama gerçekleştirilir - boruyu 600-800 ° C 'ye ısıtın ve soğuk çekimden kaynaklanan iş sertleşmesini gidermek için yavaşça soğutun.
4. Sonlandırma: Son boru düzleştirmeye (0,1 mm / m düzlüğe ulaşmak için), uzunluğa kadar kesmeye ve yüzey işlemine (örneğin, korozyon direnci için çinko kaplama, paslanmaz çelik için pasivasyon) maruz kalır.
2. Soğuk Çekilmiş Dikişsiz Boruların Temel Avantajları
CDS tüpleri, temel metriklerde kaynaklı ve sıcak haddelenmiş tüplerden daha iyi performans göstererek, onları yüksek talep gören uygulamalar için tercih edilen seçenek haline getirir:
- Üstün Mekanik Özellikler: Soğuk çekme, iş sertleşmesine neden olur, çekme dayanımını% 20-40 artırır (örneğin, karbon çeliği CDS boruları, sıcak haddelenmiş borular için 400-550 MPa 'ya karşı 500-700 MPa çekme dayanımına sahiptir) ve akma dayanımını% 30-50 artırır. Bu, onları yüksek basınçlı veya yük taşıyan uygulamalar (örneğin, hidrolik silindirler, otomotiv aksları) için uygun kılar.
- Sıkı Boyut Toleransları: CDS tüpleri, H7-H8 'in OD / ID toleranslarına (örneğin, 50 mm OD tüp için ± 0,015 mm) ve sıcak haddelenmiş tüplerden çok daha sıkı olan ±% 5-10 duvar kalınlığı toleranslarına ulaşır (±% 15-20). Bu hassasiyet, çoğu durumda ikincil işleme ihtiyacını ortadan kaldırır.
- Pürüzsüz Yüzey İşlemi: Soğuk çekme işlemi, sıcak haddelenmiş borular için Ra 6.3-12,5 mikrona kıyasla Ra 0.8-3.2 mikronluk bir dış yüzey pürüzlülüğü ve Ra 1.6-6.3 mikronluk iç pürüzlülük üretir. Pürüzsüz bir yüzey sürtünmeyi azaltır (hidrolik sıvı akışı için kritik) ve conta uyumluluğunu artırır.
- Kusursuzluk: CDS tüpleri, kaynak olmadan, tipik olarak korozyon veya basınç yorgunluğunun başladığı "zayıf noktaları" ortadan kaldırır. Bu, onları yüksek basınçlı sistemler (örneğin, petrol ve gaz boru hatları) ve aşındırıcı ortamlar (örneğin, kimyasal işleme) için ideal kılar.
3. Endüstriyel Uygulamalar
CDS tüpleri, hassasiyet, güç ve güvenilirliğin tartışılmaz olduğu sektörlerde yaygın olarak kullanılmaktadır:
| Sanayi | Tipik Uygulamalar | CDS Tüplerini Kullanmanın Temel Nedeni |
|--------------------|--------------------------------------------------------------------------------------|------------------------------------------------------------------------------------------------|
| Otomotiv | Tahrik milleri, akslar, süspansiyon bileşenleri, hidrolik fren hatları | Yüksek mukavemet mekanik strese karşı direnir; sıkı toleranslar bileşenin oturmasını sağlar. |
| Hidrolik / Pnömatik | Hidrolik silindir varilleri, piston çubukları, pnömatik boru hatları | Pürüzsüz iç yüzey sıvı sürtünmesini en aza indirir; pürüzsüzlük basınç sızıntısını önler. |
| Petrol ve Gaz | Matkap boruları, kuyu muhafazaları, yüksek basınçlı sıvı taşıma hatları | Eksensizlik 30-100 MPa basıncına dayanır; korozyona dayanıklı kaliteler (örneğin, 316L paslanmaz çelik) sert sıvıları idare eder. |
| İmalat | Kazan boruları, ısı eşanjörü boruları, makine milleri | Sıkı toleranslar ısı transfer verimliliğini sağlar; iş sertleşmesi termal yorgunluğa direnir. |
| İnşaat | Yüksek binalar için yapısal destekler, köprü yük taşıyan bileşenler | Yüksek mukavemet / ağırlık oranı yapısal ağırlığı azaltır; boyutsal hassasiyet hizalamayı sağlar. |
4. Sıcak Haddelenmiş Dikişsiz Tüplerle Karşılaştırma
Her ikisi de sorunsuz olsa da, CDS tüpleri ve sıcak haddelenmiş dikişsiz (HRS) tüpler, özellikler ve kullanım durumları açısından önemli ölçüde farklılık gösterir. Aşağıdaki tablo temel ayrımları vurgulamaktadır:
| Parametre | Soğuk Çekilmiş Dikişsiz (CDS) Tüpler | Sıcak Haddelenmiş Dikişsiz (HRS) Tüpler |
|--------------------------|----------------------------------------------------------|----------------------------------------------------------|
| Üretim Sıcaklığı | Oda sıcaklığı (soğuk çalışma) | Yeniden kristalleşme sıcaklığının üstünde (~ 800-1200 ° C, sıcak çalışma) |
| Yüzey | Pürüzsüz (Ra 0.8-3.2) | Kaba (Ra 6.3-12.5) |
| Boyutsal Tolerans | Sıkı (OD ± 0,015 mm, duvar kalınlığı ±% 5-10) | Gevşek (OD ± 0,1 mm, duvar kalınlığı ±% 15-20) |
| Mukavemet | Yüksek (çekme dayanımı 500-700 MPa) | Orta (çekme dayanımı 400-550 MPa) |
| Süneklik | Daha düşük (iş sertleştirme esnekliği azaltır) | Daha yüksek (sıcak çalışma sünekliği korur) |
| Maliyet | Daha yüksek (ek soğuk çekme / tavlama adımları) | Daha düşük (daha basit üretim) |
| İçin En İyisi | Hassas, yüksek basınçlı veya yük taşıma uygulamaları | Düşük hassasiyetli, düşük gerilimli uygulamalar (örneğin, yapısal çerçeveleme, genel borulama) |
5. Kalite Seçim Kriterleri
CDS tüplerinin uygulama gereksinimlerini karşıladığından emin olmak için aşağıdaki kriterleri önceliklendirin:
1. Malzeme Sınıfı: Çevreye ve yüke göre dereceleri seçin:
- Karbon çeliği (1045, ST52): Genel endüstriyel kullanım (uygun maliyetli, yüksek mukavemetli).
- Alaşımlı çelik (40Cr, 27SiMn): Yüksek basınçlı hidrolik sistemler (üstün yorulma direnci).
- Paslanmaz çelik (304, 316L): Aşındırıcı ortamlar (kimyasal işleme, denizcilik uygulamaları).
2. Standartlara Uygunluk: Uluslararası standartlara bağlılığı doğrulayın:
- Astm A106 (yüksek sıcaklıkta servis için karbon çeliği CDS tüpleri).
- EN 10305-1 (mekanik uygulamalar için hassas CDS tüpleri).
- API 5L (Petrol ve gaz boru hatları için CDS tüpleri).
3. Boyutlu ve Yüzey Muayenesi: Aşağıdakiler için test raporları isteyin:
- OD / ID toleransı (mikrometreler veya delik göstergeleri aracılığıyla).
- Yüzey pürüzlülüğü (Ra test cihazı aracılığıyla).
- Doğruluk (lazer hizalama araçları aracılığıyla).
4. Sağlayıcı İtibarı: Sağlayan tedarikçilerle ortak olun:
- Kimyasal bileşimi ve mekanik özellikleri onaylayan malzeme sertifikaları (MTC).
- Tahribatsız muayene (NDT) sonuçları (örneğin, iç kusurlar için ultrason testi).
