Pnömatik sistemlerde, silindir tüpü, basınçlı havayı doğrusal mekanik harekete dönüştüren pnömatik silindir cihazlarının çekirdek yapısal ve fonksiyonel bileşeni olarak hizmet eder. Boru malzemesi seçimi doğrudan sistem verimliliği, ağırlığı, korozyon direnci ve hizmet ömrünü etkiler. Alüminyum alaşımlı silindir borular, dengeli performans özellikleri nedeniyle endüstriler arasında tercih edilen bir çözüm haline gelmiştir. Bu makalede malzeme özellikleri, üretim süreçleri, alternatif malzemelere karşı avantajları, tipik uygulamalar ve seçim kriterleri ayrıntılı olarak anlatılır.

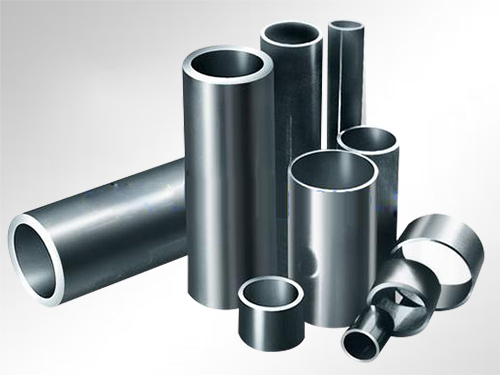

Bir alüminyum alaşımlı silindir tüpü, alüminyum tabanlı alaşımlardan imal edilen pnömatik silindirler için hassas bir mühendislik silindirli bir bileşendir. Bu alaşımlar, magnezyum (Mg), silikon (Si), bakır (Cu) veya çinko (Zn) gibi elementleri saf alüminyuma ekleyerek formüle edilir ve bu da pnömatik sistem gereksinimlerini karşılamak için anahtar özellikleri geliştirir.
Temel malzeme özellikleri, pnömatik uygulamalar için uyarlanmıştır:
- Hafif: ~ 2.7 g / cm3 (çelikten sadece 1/3'lük) yoğunluğu ile alüminyum alaşım borular, pnömatik silindirlerin toplam ağırlığını azaltır. Bu, ağırlığın en aza indirilmesinin enerji verimliliğini veya hareketliliği yönlendirdiği uygulamalar için kritik bir öneme sahiptir.
- İçsel korozyon direnci: Alüminyum doğal olarak yüzeyinde yoğun, yapışkan bir alüminyum oksit (Al2O3) tabakası (~ 5-10 nm kalınlığında) oluşturur. Bu katman nem, endüstriyel dumanlar ve hafif kimyasallara karşı bir bariyer olarak hareket eder ve çoğu ortamda ek anti-paslı kaplamalara ihtiyacını ortadan kaldırır.
- Yüksek Güç-Ağırlık Oranı: Alaşım elemanları (örneğin, 6061 alaşımında Mg, 2024 alaşımında Cu) hafif ağırlığı korurken gerilim dayanıklılığını artırır (6061-T6 için 310 MPa'ya kadar). Bu, tüpün tipik pnömatik çalışma basınçlarına (6-10 bar, ağır kullanım için 16 bar'a kadar) deforme olmadan dayanmasını sağlar.
- Mükemmel termal iletkenlik: Alüminyum, çelik (~ 50 W / (m · K)) veya plastik (~ 0.2 W / (m · K)) 'den çok daha yüksek olan ~ 205 W / (m · K) termal iletkenlik sergiler. Bu, hava sıkıştırması ve piston sürtünmesi tarafından üretilen ısıın verimli bir şekilde dağılmasını sağlar ve mühürlerin veya yağlayıcıların termal bozulmasını önler.
2. Alüminyum alaşım silindir tüplerinin imalat süreci
Alüminyum alaşımlı silindir tüplerinin üretimi, boyutsal doğruluğu, yüzey kalitesi ve performans tutarlılığı sağlamak için hassaslık odaklı bir iş akışını izler. Ana adımlar şunları içerir:
2.1 Ekstrüzyon
Süreç, bir alüminyum alaşımı billetini ısıtmakla başlar (örneğin, 6063, 6061) plastik deformasyon sıcaklığına (450-550 ° C). Isıtılmış billet daha sonra yüksek basınç altında silindirik bir matte (10-50 MPa) bir extrüzyona basınç kullanarak itilir. Bu adım, kalıp içine yerleştirilen bir mandrel (metal bir çubuk) aracılığıyla oluşturulan iç deliklerle temel tüp şeklini oluşturur. Ekstrüzyon, yüksek hacimli üretimi sağlar ve duvar kalınlığı tek bir şekilde sağlar (standart boyutlar için tolerans ± 0,1 mm).
2.2 Hassaslık Honing & Polishing
Ekstrüzyondan sonra, borunun iç yüzeyi, dönen kesme taşlarını kullanarak aşındırıcı bir işleme işlemine maruz kalır. Bu adım yüzey düzensizliklerini kaldırır, boyutsal sapmaları düzeltir (örneğin, Ovallik ≤ 0.05 mm), ve ultra pürüzsüz bir bitki elde eder (Ra ≤ 0.4 μm). Ardından cilalama, boru ve piston mühürleri arasındaki sürtünmeyi en aza indirmek, aşınmayı azaltmak ve mühür ömrünü uzatmak için yüzeyi daha da arıtır.
2.3 Anodizing (isteğe bağlı ama yaygın)
korozyon direncini ve yüzey sertliğini arttırmak için, çoğu alüminyum alaşım boru anodizasyondan geçer. Bu elektrokimyasal işlem tüpü elektrolit içine batırır (örneğin, sülfürik asit) ve bir elektrik akımı uygulayarak, doğal oksit tabakasını 10-50 μm'ye kalınlaştırır. Anodized katman da boyanabilir (örneğin, siyah, gümüş) estetik veya tanımlama amaçları için ve gerekirse ikincil kaplamalar için yapışmayı geliştirir.
3. Alternatif malzemelere karşı avantajlar
Alüminyum alaşımlı silindir borular, çelik ve plastik gibi geleneksel malzemeleri temel açılardan üstün kılarak modern pnömatik sistemler için daha uygun hale getirmektedir.
| Malzeme | Alüminyum alaşım boruların anahtar avantajları | Alternatiflerin Sınırları |
|-------------------|-----------------------------------------------------------------|---------------------------------------------------------------|
| Yu var lak Çe lik T üp ler| 1. Bir . % 30 -50 ağır lık azalt ma , sistem ata let liği ve enerji tüket imini azalt ma . <br>2.İç sel koro z yon dir enci (gal v aniz leme / bo yam aya gerek yok). <br>3. Daha kolay iş leme (d üş ük kes me kuv veti , daha uzun alet ömr ü). | 1. Yüks ek ağır lık mon taj zor luğu ve enerji kullanım ını artt ır ır . <br>2. Kap lama lar olmadan pas lan maya yat k ın , sık bak ım ger ektir ir . <br>3. S ert lik nedeniyle daha yüksek iş leme mali yet leri . |
| Plas tik bor ular | 1.Ü st ün dayan ıklı lık (k ır ıl gan plastik lerin aks ine , p nö matik bas ın ç altında çat lamaya diren ir). <br>2. Geni ş sıcak lık is tik rar ı (-40 ° C ila 120 ° C , plastik in tipik 0 -60 ° C ' ye karşı). <br>3. Daha iyi boy ut lu stabilite (ter mal geniş leme kaynak lı s ız ıntı lar yok). | 1. Düş ük dayan ıklı lık sınır ları düşük bas ın ç (≤ 4 bar) uygulama ları için kullan ılır . <br>2. Z ayıf ter mal dir enci yüksek sıcak lık larda de for masyon lara neden olur . <br>3. aş ın ma ve kim yas al bo zul ma du yar lı . |
4. Tipik uygulamalar
Alüminyum alaşımlı silindir borular, hafif ağırlıkları, korozyon direnci ve gücünün kritik olduğu endüstrilerde yaygın olarak kabul edilir:
- Endüstriyel Otomasyon: Robotik kollar, konveyör sistemleri ve montaj hattı aktüatörleri için pnömatik silindirlerde kullanılır. Düşük ağırlıkları robotik kol ataletini azaltır ve daha hızlı, daha hassas hareketler sağlar.
- Havacılık ve Uzay: Uçak pnömatik sistemlerine entegre (örneğin, iniş vitesi aktüatörleri, kabin basınç kontrolleri). Güç-ağırlık oranı, uçak ağırlığını azaltmaya yardımcı olur ve yakıt verimliliğini artırır.
- Otomobil: Pnömatik süspansiyon sistemlerinde, fren boosterlarında ve kapı aktüatörlerinde uygulanır. Ağırlık azaltımı, araç yakıt ekonomisine ve kullanımına daha iyi katkıda bulunur.
- Tıbbi Ekipmanlar: Cerrahi robotların, tanı cihazlarının ve hasta asansörlerinin pnömatik bileşenlerinde kullanılır. Alüminyumun toksisitası, kolay sterilizasyon (otoklavasyon ile uyumlu) ve korozyon direnci katı tıbbi hijyen standartlarını karşılar.
5. Seçim Kriterleri
Pnömatik bir sistem için optimum alüminyum alaşımlı silindir tüpünü seçmek için, aşağıdaki faktörleri göz önünde bulundurun:
1.Çalışma Ortamı: Nemli / kimyasal ortamlar için (örneğin, gıda işleme, denizcilik), gelişmiş korozyon direnci için anodized boru seçin. Yüksek sıcaklık uygulamaları için (örneğin, otomotiv motor bayları), 6061-T6 gibi ısıya dayanıklı alaşımları seçin.
2. Basınç Gereksinimleri: Tüpün duvar kalınlığını sistemin maksimum çalışma basıncına eşleştirin (örneğin, 10 bar için 2 mm duvar kalınlığı, 16 bar için 3 mm), ISO 6431 gibi standartlara göre (pnömatik silindir boyutları).
3. Boyutsal Hassaslık: Tüpün iç çap toleransını sağlayın (örneğin, H8) ve düzlük (≤0.1 mm / m), hava sızıntılarını önlemek için piston mühür özellikleri ile hizalamaktadır.
