Hidrolik silindirler, endüstriyel, mobil ve inşaat sistemlerinde birincil doğrusal aktüatördür - hidrolik sıvı basıncını kontrollü mekanik kuvvete ve hareketine dönüştürerek ağır yükleri kaldırmak, itmek, çekmek veya konumlandırmak için (100 kg'dan 100+ tona kadar). Güvenilirlikleri Pascal Yasası'na dayanan basit ama güçlü bir tasarımdan kaynaklanır, ancak performansları doğru silindir türünün uygulama ihtiyaçlarına eşleşmesine bağlıdır (örneğin, kaldırmak için tek hareketli, uzay kısıtlı mobil ekipman için teleskopik). Yeteneklerinden tam olarak yararlanmak için, sadece nasıl çalıştıklarını değil, aynı zamanda yapısal bileşenlerini, tür varyantlarını, tasarım değerlerini ve bakım gereksinimlerini de anlamak önemlidir. Bu kılavuz, hidrolik silindirlerin temel çalışma prensibini ayrıştırıyor, anahtar türlerini araştırıyor ve uzun vadeli verimlilik sağlamak için tasarım ve bakım için en iyi uygulamaları özetliyor.
Çalışma ilkesine dalmadan önce silindirin yapısal parçalarını tanımlamak önemlidir - her biri sıvı basıncını doğrusal harekete dönüştürmede kritik bir rol oynar:
| Bileşen | Fonksiyon |
|-------------------------|--------------------------------------------------------------------------|

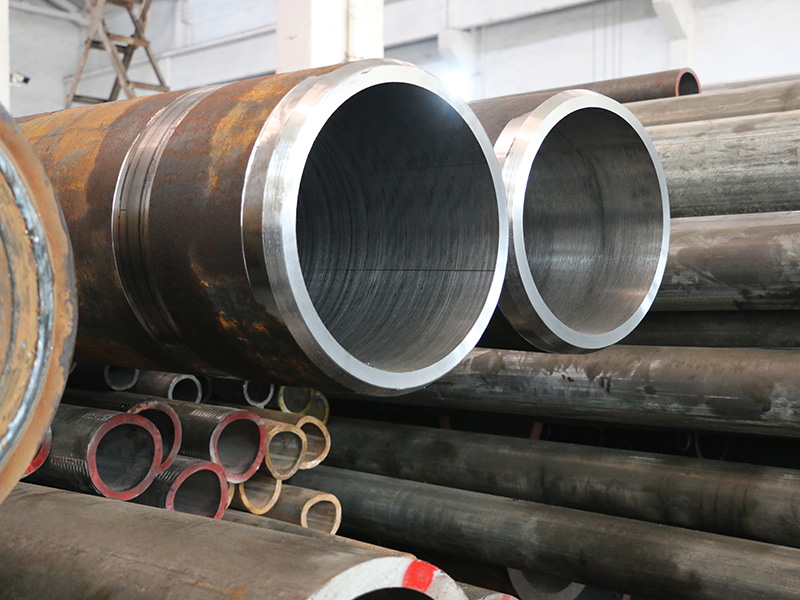

| Silindir tüpü (varil)| Piston ve hidrolik sıvıyı barındıran katı, içi boş basınç kabı (tipik olarak çelik veya paslanmaz çelik).İç yüzeyi (boruğu) sürtünmeyi en aza indirmek ve mühür hasarını önlemek için hassasiyetle işlenmiştir (Ra < 0.8 μm). |
| Pistonlar | tüpün içinde kayan silindirli bir bileşen, silindiryi iki mühürlü odaya (kapak sonu ve çubuk sonu) böler. Mühürler için oluklar vardır (örneğin, piston halkaları, U-kupalar) odalar arasında sıvı sızdırmasını önlemek için. |
| Piston Rod | Silindiryi yükle bağlamak için bir uç kapağından uzanan katı bir metal çubuk (pistonuna takılı). Dış yüzeyi korozyon ve aşınmaya karşı direnmek için krom kaplanmıştır. |
| End Caps (Son Kapakları) | Silindir tüpünü kapatan iki mühürlü plaka (kapak ucu ve çubuk ucu).Çubuk uç kapağı, sıvı sızıntısını önlemek ve çubukı kirleyici maddelerden korumak için (silinç mühürleri ve kılavuz halkaları ile) bir çubuk bezini içerir. |
| Mühürler | Basınç korunması için kritik:
- Piston Mızrakları: İki silindir odaları arasındaki sıvı akışını önler.
- Rod Seals: Çubuk uç kapağından çevreye sıvı sızıntısını durdurun.
- Silinme Mızrakları: Kir, toz veya enkazın silindir içine girmesini engelleyin (bor / çubuk hasarını önler). |
| Portler | Hidrolik sıvının silindir içine girmesine / çıkmasına izin veren uç kapaklarında (hidrolik sistemdeki valflar tarafından kontrol edilen) nitelikli açıklıklar. |
Çalışma İlkeleri: Pascal Yasası Eylemde
Hidrolik silindirin çalışması Pascal Yasası tarafından yönetilir - sınırlı, basınçsız bir sıvıya uygulanan basıncın tüm yönlerde eşit olarak iletildiğini belirten temel bir akışkan mekaniği prensibi. Bu yasa silindirin nispeten düşük sıvı basıncından yüksek kuvvet üretmesini sağlar. Prensip nasıl doğrusal harekete dönüştürülür, örneğin çift eylemli bir silindir (en yaygın tip) kullanılır:
Adım 1: Silindiryi Genişletmek (Push Motion)
1. Hidrolik sisteminin pompası hidrolik sıvıyı (tipik olarak mineral yağ) istenen basınca basınçlandırır (örneğin, Endüstriyel sistemler için 10-35 MPa).
2. Bir yönlü kontrol valfi, basınçlı sıvıyı kapak uç portundan (piston çubuğunun karşısındaki kapak üzerindeki port) kapak uç odasına (piston ve kapak uçları arasındaki boşluk) yönlendirir.
3. Sıvı basıncı, pistonun tam alanı üzerinde etkiler (kapak uç odasının alanı işgal eden çubuk olmadığından). Güç = Basınç × Piston Alanı formülünü kullanarak, basınç piston (ve bağlı çubuk) dışa doğru iten doğrusal bir kuvvet üretir.
4. Piston hareket ettikçe, çubuk uç odasındaki sıvı (piston ve çubuk uç kapağı arasındaki boşluk) yer değiştirir ve çubuk uç portundan (yönlü valf tarafından kontrol edilen) hidrolik rezervuarına geri akır.
2. Adım: Silindir çekme (Pull Motion)
1. Yönlü kontrol valfi kaydırır, basınçlı sıvıyı çubuk uç portundan çubuk uç odasına yönlendirir.
2.Şimdi, basınç pistonun * halkasal alanı* üzerinde etkiler (pistonun toplam alanı eksi çubuk uç odasında yer işgal eden piston çubuğunun alanı). Geri çekilme sırasında üretilen kuvvet genişleme sırasında (küçük etkili alan nedeniyle) daha düşük olsa da, çubukları silindir içine geri çekmek için hala yeterlidir.
3. Kapak uç odasındaki sıvı yer değiştirir ve kapak uç portundan rezervuarına geri döner.
Anahtar Not: Single-Acting vs. Double-Acting Motion
- Tek hareketli silindirler sadece tek yön için hidrolik basınç kullanır (örneğin, Genişleştirilir). Geri çekme, sıvı basıncının daha basit tasarımı yerine harici kuvvetlere (çekim, yay veya yükün ağırlığına) dayanır ancak tek yönlü kuvvet uygulamaları ile sınırlıdır (örneğin, Dump kamyon yatakları, clamping aletleri).
- Çift eylemli silindirler hem uzatma hem de geri çekme için sıvı basıncını kullanır ve her iki yönde de hareketin hassas kontrolünü sağlar (örneğin, excavator kolları, fabrika presleri).
Genel Tipler Hidrolik Silindir
Hidrolik silindirler, belirli uygulama ihtiyaçlarına uyacak şekilde tasarımla sınıflandırılır. En yaygın olan dört tip şunlardır:
1. Single-acting silindirler
- Tasarım: Bir sıvı port (uzutma için); bir yay veya yerçekimi çekme sürüşü.
- Avantajları: Basit, düşük maliyetli, hafif (daha az bileşen).
- İdeal Uygulamalar: Yükleri kaldırma (örneğin, makas asansörleri), sıkma veya kamyon yatak eğimli (çekim çekimi geri çekilmeye yardımcı olduğu yer).
2.çift eylem silindirleri
- Tasarım: İki sıvı bağlantı noktası (biri uzatma için, biri geri çekme için); sıvı basıncı her iki yönde de tahrik eder.
- Avantajları: Çok yönlü, hız ve kuvvet her iki yönde hassas kontrol.
- İdeal Uygulamalar: Endüstriyel presler, robotik kollar, ekskavatör kovaları veya itme / çekme hareketi gerektiren herhangi bir uygulama.
3. Teleskopik silindirler
- Tasarım: Çoklu yuvalanmış, konsantrik tüp aşamaları (bir teleskop gibi) sırayla uzanan. Yalnızca en büyük aşama bir sıvı portuna sahiptir; daha küçük aşamalar sıvı basıncı oluşturdukça genişler.
- Avantajlar: Uzun vuruş uzunluğu (örneğin, 2-5 m) kompakt bir geri çekilmiş boyuttan (uzay sınırlı mobil ekipman için kritik).
- İdeal Uygulamalar: Dump kamyon asansör silindirleri, vinç lonları veya çöp kamyon kolları (uzun bir vuruş gereklidir ancak alan kısıtlıdır).
4. Rotary Actuators (Rotary Aktüatörler)
- Tasarım: Dişli dişleri olan bir piston sabit bir dişli ile örgülenir; sıvı basıncı, pistonunu doğrusal bir yayda (düz çizgi yerine) sürer, dişliyi (ve takılı yük) 90-180 ° döndürür.
- Avantajları: Sıvı basıncını harici bağlantılar olmadan döndürücü harekete dönüştürür.
- İdeal Uygulamalar: Valf harekete geçmesi, konveyör bandı yön değişimleri veya robotik eklem döndürme.
Hidrolik silindirler için kritik tasarım düşünceleri
Bir hidrolik silindirin güvenilir bir şekilde performans göstermesini sağlamak için, tasarım uygulama gereksinimleri ile uyumlu olmalıdır.Önceliklendirme için önemli faktörler:
1. Güç ve Basınç Derecelendirme
- Güç = Basınç × Etkili Piston Alanı kullanarak gerekli kuvveti hesaplayın. Silindirin maksimum basınç derecesini sağlayın (örneğin, 35 MPa) arızayı önlemek için sistemin çalışma basıncını aşır.
- Çift eylemli silindirler için, çekme uygulamaları için boyutlandırılırken (piston çubuğunun halkasal alanı nedeniyle) azaltılmış geri çekme kuvveti hesaba katılır.
2. Stroke uzunluğu
- Yükün hareket etmesi gereken minimum/maksimum mesafeyi tanımlayın (stürme uzunluğu). Aşırı boyutlandırmaktan kaçının: Gerekenden daha uzun bir vuruş silindir ağırlığını, maliyetini ve piston çubuğu bükme riskini (artmış kaldıraç kolundan) artırır.
3. Montaj Stili
- Yük türü (ekssel ve radyal) ve hareketle eşleşen bir montaj yöntemi seçin:
- Flange Mount: Aksiyel yükler için (örneğin, basınlar); kararlı, katı destek sağlar.
- Trunnion Mount: Pivot hareket için (örneğin, ekskavatör kolları); radyal yükleri eşit şekilde dağıtır.
- Clevis Mount: Küçük hatalığa sahip uygulamalar için (örneğin, konveyör asansörleri); açısal ayar sağlar.
4. Malzeme Seçimi
- Silindir tüpü: Çelik (endüstriyel kullanım için yüksek dayanıklılık), paslanmaz çelik (gıda / tıbbi uygulamalar için korozyon direnci) veya alüminyum (havacılık / mobil ekipman için hafif).
- Piston çubukları: Chrome kaplı çelik (standart) veya paslanmaz çelik (koyozatif ortamlar).
- Mühürler: Nitril (standart sıcaklık, 0-80 ° C), Viton (yüksek sıcaklık, 80-200 ° C) veya EPDM (düşük sıcaklık, -40-120 ° C).
5.Çevresel Direniş
- Sert koşullar için (örneğin, inşaat, denizcilik), çubuk botları ekleyin (enkazları bloke etmek için) veya korozyon dirençli kaplamalar (örneğin,çelik borular için çinko kaplama).
- Yüksek sıcaklık uygulamaları için (örneğin, dökümleri), ısıya dayanıklı mühürler ve tüp malzemeleri kullanın (örneğin, Inconel alaşım).
Uzun vadeli verimlilik için bakım en iyi uygulamaları
Hidrolik silindir arızası (örneğin, Sızıntılar, bükülmüş çubuklar veya mühür hasarı) genellikle maliyetli kesintisizlik süresine yol açan kötü bakımdan kaynaklanır. Yaşam süresini uzatmak için bu uygulamaları uygulayın:
1. Düzenli Sızıntı Denetimleri
- Haftalık sıvı sızıntıları için mühürleri (rod, piston) ve port bağlantıları kontrol edin. Küçük sızıntılar bile (1 damla / dakika) sıvı atıyor ve sistem basıncını azaltıyor. Hemen yıpranmış mühürleri değiştirin (uyumluluk için OEM mühürlerini kullanın).
2. Rod ve Bore Bakım
- Piston çubuğunun krom yüzeyini çizikler, çukurlar veya korozyon (bu hasar mühürleri) için aylık olarak kontrol edin. Küçük çizikleri ince çımpara kağıdı ile Polonya yapın; derin hasarlı çubukları değiştirin.
- Silindir boruları için, mühür değiştirme sırasında aşınma veya puanlama için deliği kontrol edin. Yüzey pürüzlüğü Ra 1.6 μm 'yi aşırsa delik (hassas işleme) açılır.
3. Hidrolik sıvı bakımı
- Sıvı temizliğini koru: Boyu çizen veya mühürlere zarar veren kirli maddeleri (kir, metal tıraşları) çıkarmak için hidrolik sistemde 10-25 μm filtre kullanın.
- Sıvı seviyesini ve sıcaklığı izleyin: Sıvı rezervuarın minimum / maksimum işaretleri arasında tutun; aşırı ısınmaktan kaçının (yüksek sıcaklıklar mühürleri ve sıvıyı bozarken <60 °C'ye kadar sınırlandırın).
4.Önleyici yağlama
- Yağlama montaj noktaları (örneğin, trunnion pinleri, clevis cıvataları) sürtünmeyi ve aşınmayı azaltmak için lityum yağ ile aylık.
