Mühendislik, imalat ve inşaatta silindir tüpleri, içi boş, silindir geometrisleri ve yapısal dayanıklılığı, sıvı / gaz taşıma verimliliği ve malzemeler arasında çok yönlülik dengeleme yeteneği ile tanımlanan temel bileşenlerdir. Katı silindirik çubukların aksine (oyuk boşluk olmadan yük taşıma önceliği veren) veya dairesel olmayan boru (örneğin, kare, dikdörtgen), silindir borular, tek bir dairesel kesitleri ile ayırt edilir - gerimi eşit olarak dağıtan, sıvı sürtmesini en aza indiren ve standartlaştırılmış bağlantılarla uyumlu olanak sağlayan bir tasarım (örneğin, valflar, konektörler). Ancak tam olarak bir silindir tüpü ne sınıflandırır, malzeme seçimleri performansını nasıl etkiler ve neden havacılıktan su tesisatına kadar endüstrilerde her yerde bulunur? Bu kılavuz, teknik tanımı, temel özellikleri, malzeme seçenekleri, uygulamalar ve üretim süreçlerini modern mühendislik sistemlerindeki rolünü açıklamak için ayrılır.
Bir silindir tüpü (veya silindir tüpü), tüm uzunluğu boyunca tutarlı dairesel kesitlere sahip içi boş, uzun boylu bir yapıdır. Teknik sınıflandırması, diğer tüplü veya silindirsel bileşenlerden ayıran üç pazarlık edilemez özelliğe dayanır:
1. Hollow Core: Katı silindirlerin aksine (örneğin,çelik çubuklar), silindir tüpleri sıvı / gaz taşımacılığını, bileşen entegrasyonunu (örneğin, hidrolik silindirlerde pistonlar), ya da kuvvetten feda etmeden ağırlık azaltma.
2. Uniform Circular Cross-Section: Dış ve iç çaplar (OD ve ID) borunun uzunluğu boyunca sabit kalır ve hatta stres dağılımını (basınç uygulamaları için kritik) ve öngörülebilir sıvı akışı (tutarlı kesit alanı aracılığıyla) sağlar.
3. Duvar kalınlığı tanımlandı: Dış ve iç yüzeyler arasındaki mesafe (duvar kalınlığı, t), yapısal bütünlüğü (dış basıncı veya bükmeye direnme) ve ağırlık verimliliği dengelemek için tasarlanmıştır. Kalınlık genellikle standartlarla belirlenir (örneğin, Metaller için ASTM, plastikler için ISO) endüstri uygulamaları ile uyumluluğu sağlamak için.
Teknik Not: Silindir boruları "boru" ndan farklıdır, ancak terimler bazen karıştırılır. Borular öncelikle sıvı / gaz taşımacılığı için tasarlanmıştır ve nominal çap (hassas olmayan bir endüstri standardı) ile boyutlandırılırken, silindir boruları hassas uygulamalar için tasarlanmıştır (örneğin, hidrolik sistemler) ve kesin OD / ID ölçümleri ile boyutlandırılmıştır.
Silindir tüpleri için ortak malzemeler ve performans özellikleri
Silindir tüpleri için malzeme seçimi uygulama gereksinimleri tarafından dikte edilir: basınç direnci, korozyon maruz kalması, ağırlık kısıtlamaları, termal iletkenlik ve maliyet. Aşağıda en yaygın kullanılan malzemeler ve onların uzmanlaşmış rolleri bulunur:
| Malzeme | Anahtar Özellikler | Ideal Uygulamalar |
|------------------------|--------------------------------------------------------------------------------|---------------------------------------------------|
| Çelik (Karbon / Alaşım)| Yüksek gerilim dayanımı (300-1,500 MPa), mükemmel basınç direnci, uygun fiyat. | Yapısal destekler (inşaat iskele), hidrolik / pnömatik silindir fıçıları, otomotiv tahrik milları. |
| Galvanized Steel (Galvanized Çelik) | Çinko ile kaplanmış çelik; Yüksek korozyon direnci (çıplak çelik karşılaştırma). | Açık yapı inşaatı (çit, yapısal çerçeveler), korozyonlu ortamlarda su boruları. |
| Alüminyum | Hafif ağırlık (1/3 çelik yoğunluğu), iyi korozyon direnci, orta dayanıklılık. | Havacılık bileşenleri (uçak hidrolik hatları), otomotiv egzoz sistemleri, hafif yapısal çerçeveler. |
| Bakır | Olağanüstü termal iletkenlik, doğal korozyon direnci, antimikrobiyal özellikler. | Su tesisatı (su temin hatları), HVAC soğutucu boruları, elektrik topraklama çubukları. |
| Paslanmaz çelik (304/316)| Yüksek korozyon direnci (mutlu suya, kimyasal maddelere dayanır), biyo-uyumluluğu. | Tıbbi cihazlar (cerrahi aletler), denizcilik uygulamaları (tekne teçhizatı), gıda işleme ekipmanları (sanitary tüpler). |
| Plastik (PVC, HDPE, PTFE)| Hafif ağırlık, kimyasal direnci, düşük sürtünme, düşük maliyet. | Su tesisatı (PVC drenaj boruları), kimyasal taşıma (HDPE), yüksek sıcaklıklı sıvı hatları (PTFE). |
Silindir tüplerinin endüstriyel ve ticari uygulamaları
Dairesel kesit, içi boş tasarım ve silindir tüplerinin malzeme çok yönlülüğü, sektörlerde vazgeçilmez hale getirir. Aşağıda en etkili kullanım durumları bulunmaktadır:
1.İnşaat ve Yapı Mühendisliği
- Yük taşıyan destekler: Çelik silindir boruları (genellikle galvanizlenmiş) iskele, çerçeveler ve mimari çerçevelerde kullanılır - dairesel şekilleri ağır yükleri desteklemek için sıkıştırıcı gerimi eşit şekilde dağıtır (örneğin, 100+ kg / tüp) deforme olmadan.
- Cephe ve Estetik: Alüminyum veya paslanmaz çelik silindir borular zarif, modern mimari öğeler yaratır (örneğin, Perde duvar çerçeveleri, korkuluklar) temiz çizgileri ve korozyon direncinden dolayı.
2. Hidrolik ve Pneumatik Sistemler
- Silindir fıçı: Hassas çelik veya paslanmaz çelik silindir boruları hidrolik / pnömatik silindirlerin çekirdeğini oluşturur - pürüzsüz iç delikleri (± 0,01 mm toleransına işlenir), pistonların minimum sürtünme ile hareket etmelerine izin verir, makineler için doğrusal kuvvet üretir (örneğin, excavator kolları, fabrika presleri).
- Sıvı hatları: Bakır veya plastik silindir borular sistem bileşenleri (pompalar, valflar) arasında hidrolik yağ veya basınçlı hava taşımaktadır - düşük iç sürtünmeleri verimli basınç aktarımını sağlar.
3. Otomobil ve Havacılık
- Egzoz sistemleri: Alüminyumlu çelik veya paslanmaz çelik silindir borular, yüksek sıcaklıklara (800 °C'ye kadar) ve egzoz gazlarından kaynaklanan korozyonlara direnir, bu da onları otomobil / kamyon egzoz manifoldları için ideal kılar.
- Havacılık Hidrolikleri: Hafif alüminyum veya titanyum silindir tüpleri (yüksek basınçlı uygulamalar için titanyum), uçak iniş vitesinde ve kontrol sistemlerinde kullanılır - kuvvet-ağırlık oranları yakıt tüketimini azaltır.
4. Sıvı Taşımacılığı ve Fluid Transportation
- Su tedarikleri: Bakır veya PEX (plastik) silindir tüpleri içme suyu sunar - bakırın antimikrobiyal özellikleri bakteriyel büyümeyi önlerken, PEX esnek ve dar alanlara kurulması kolaydır.
- Gaz Dağıtımı: Çelik veya polietilen (PE) silindir borular doğal gaz taşımaktadır - çelik yüksek basınca (10 MPa'ya kadar) dayanırken, PE yeraltı kullanımı için korozyon dirençlidir.
5. Tıbbi ve Sağlık Sanayileri
- Tıbbi Cihazlar: Paslanmaz çelik 316 silindir tüpler cerrahi aletlerde kullanılır (örneğin, endoskopi) ve implant edilebilir cihazlar (örneğin, ortopedik çubuklar) - biyo uyumluluğu ve korozyon direnci doku tahrişini önler.
- Gıda İşleme: Sağlıklı paslanmaz çelik silindir borular sıvıları taşır (örneğin, süt, meyve suyu) gıda bitkilerinde pürüzsüz iç yüzeyleri temizlenmesi kolaydır, FDA ve AB gıda güvenliği standartlarına uygun.
Silindir tüpleri için üretim süreçleri
Silindir tüplerinin üretimi malzemeye göre değişir ancak hassasiyeti ve tutarlılığı sağlamak için standartlaştırılmış bir iş akışı izler. Aşağıda, en yaygın üretim yöntemlerinin bir ayrımı verilmiştir:
1. Metal silindir tüpleri için

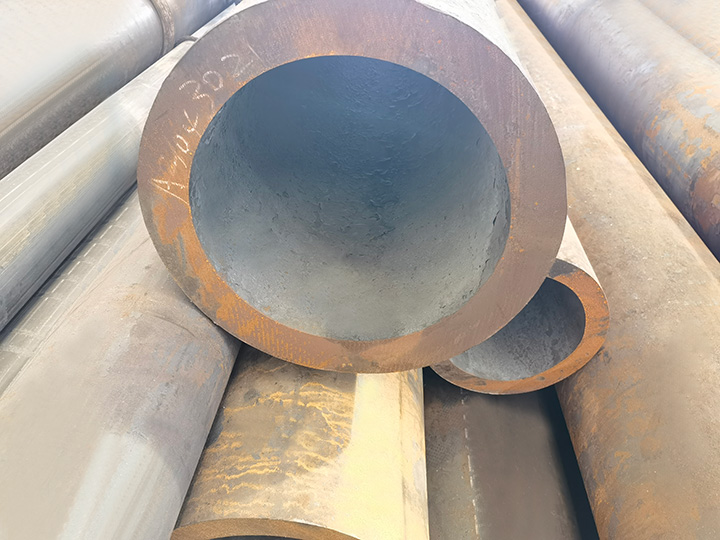

A. Sümüz tüp imalatı (Yüksek Basınçlı Uygulamalar için)
- Adım 1: Metal Billet Isıtma: Katı bir metal billet (çelik, alüminyum, bakır) yumuşak hale getirmek için 1,100-1,300 ° C'ye (çelik için) ısıtılır.
- Adım 2: Deforme: Bir mandrel (uzun bir metal çubuk), içi boş bir boşluk oluşturmak için billetten itilir ve bir "çık çiçek " oluşturur. "
- 3. adım: Extrusion / Rollin: Açık çiçek, çapını ve duvar kalınlığını istenen boyutlara azaltmak için yuvarlama değirmenleri veya extrudörlerden geçilir. Kesinlikle (örneğin, hidrolik borular), soğuk çizim kullanılır- sıkı toleranslar elde etmek için tüpü bir matür aracılığıyla çekmek (± 0.005 mm).
- Adım 4: Isı Tedavisi: Tüp kırılganlığı azaltmak ve dayanıklılığı artırmak için anıtılır (sıcak ve yavaş yavaş soğutulur).
- Adım 5: Bitirme: İç delik hidrolik uygulamaları için pürüzsüz bir yüzey (Ra < 0.8 μm) oluşturmak için (ağırıcı aletlerle işleme) kesilmiştir. Korozyon direnci için yüzey tedavileri (galvaniz, anodizing) eklenir.
B. Kaynaklı boru imalatı (düşük-orta basınçlı uygulamalar için)
- Adım 1: Metal Sarım Açılımı: Düz bir metal sarım (çelik, alüminyum) açılır ve düz şeritlere kesilir.
- Adım 2: Formasyon: Şerit, yuvarlak şekillendirme makineleri kullanılarak silindirik bir şekle bükülür, kenarlar bir dikiş oluşturmak için buluşur.
- Adım 3: Kaynak: Dikiş, sızıntı geçirmez bir eklem oluşturmak için yüksek frekanslı indüksiyon kaynak (çelik için) veya TIG kaynak (alüminyum için) kullanılarak kaynaklanır.
- Adım 4: Boyutlandırma / Kesme: Kaynaklı boru, tek bir çap sağlamak için boyutlandırma rulolarından geçer, ardından uzunluğa kadar kesilir.
2. Plastik silindir tüpleri için
- Ekstrüzyon: Plastik reçine (PVC, HDPE) erime edilir ve içi boş bir boru oluşturmak için dairesel bir matü aracılığıyla zorlanır. Die içindeki bir mandrel, iç boşluğu korur.
- Soğutma: Ekstrüde edilmiş boru şeklini katılaştırmak için su banyosunda soğutulur.
- Kesme / Bitirme: Boru uzunluğuna kadar kesilir ve bağlantılar (örneğin, iplikler) enjeksiyon kalıplama veya makineleme yoluyla eklenir.
Silindir tüpleri için kalite kontrol standartları
Güvenilirliği sağlamak için, silindir borular boyutları, gücü ve performansı düzenleyen endüstriye özel standartları karşılamalıdır:
- Metaller: ASTM A519 (karbon çelik dikişsiz borular), ASTM B280 (suhiyat tesisatı için bakır borular), ISO 4394-1 (hidrolik çelik borular).
- Plastikler: ASTM D1785 (PVC boru / boru), ISO 4427 (su kaynağı için PE boruları).
- Testler: Büpler basınç testi (hidrostatik test - su ile doldurma ve sızıntıları kontrol etmek için basınç uygulayarak), boyut testi (kaliperler / mikrometre kullanılarak) ve gerilim dayanıklılığı testi (güç ölçümünde başarısızlığa uğrayana kadar çekme) geçirir.
