Hidrolik silindirler, endüstriyel, mobil ve inşaat sistemlerinde doğrusal hareketin iş atlarıdır - hidrolik sıvı basıncını yükleri kaldırmak, itmek, çekmek veya konumlandırmak için mekanik kuvvete dönüştürür. Yanlış silindir seçimi (örneğin, Küçük boyutlu bore, uyumsuz montaj veya kötü çevresel direnci) sistem verimsizliğine, erken arıza veya güvenlik tehlikelerine neden olabilir. Tek hareketli tasarımlardan teleskopik tasarımlara ve yük kapasitesi, vuruş uzunluğu ve montaj stili gibi değişkenler göz önünde bulundurulması gereken seçeneklerle, doğru hidrolik silindir seçmek yapılandırılmış bir yaklaşım gerektirir. Bu kılavuz, silindirinizin sisteminizin gereksinimleri, çalışma ortamı ve uzun vadeli güvenilirlik hedefleriyle uyumlu olmasını sağlamak için kritik adımları, önemli düşünceleri ve teknik faktörleri ayrıştırır.
Seçenekleri değerlendirmeden önce, hidrolik silindirlerin temel amacını ve bileşenlerini açıklığa kavuşturun - bu temel bilgi, ilgili faktörlere öncelik vermenizi sağlar:
Bir Hidrolik Silindir Nedir?
Bir hidrolik silindir, bir pistonyu tahrik etmek için basınçlı hidrolik sıvı (yağ) kullanan, doğrusal kuvvet ve hareket üreten doğrusal bir aktüatördür. Pnömatik silindirlerin aksine (basınçlı havaya dayanan ve daha düşük kuvvet yoğunluğuna sahip olan), hidrolik silindirler hidrolik sıvının sıkıştırılmaması nedeniyle yüksek yük uygulamalarında (100-10,000+ kg) mükemmel olurlar.
Anahtar Bileşenler (ve Seçimdeki Rolü)
Her bileşen silindirin performansını ve uygulamanız için uygunluğunu etkiler:

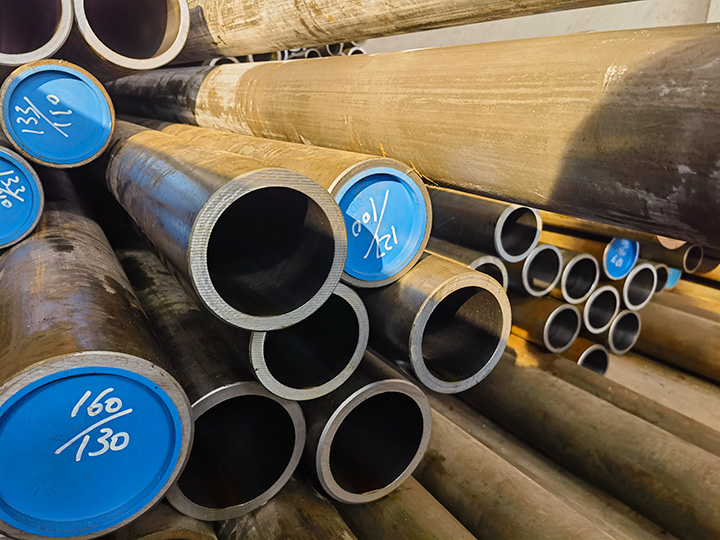

- Silindir Vili: Hidrolik sıvıyı tutan basınç kabı. Malzeme (çelik, paslanmaz çelik, alüminyum) korozyon direncini ve basınç toleransını etkiler.
- Piston: Sıvı basıncını doğrusal harekete dönüştürür. Piston çapı (çavuk boyutu) doğrudan kuvvet çıkışını belirler (Güç = Basınç × Çavuk Alanı).
- Piston Rod: Pistontan yükü kuvvet ileter.Çubuk çapı, stabiliteyi etkiler (yan yükleri altında bükülmeyi önler) ve mühür uzun ömürlüdür.
- Son Kapakları: Vili ve ev rulmanları / mühürleri mühürleyin. Tasarım (eldene karşı bağ çubukları) bakım erişimini ve çevre korumasını etkiler.
- Mühürler: Sıvı sızıntısını ve kirlenmesini önler. Sızdırma malzemesi (nitril, poliüretan, PTFE) çalışma sıcaklığı ve sıvı türü ile eşleşmelidir.
Adım 1: Uygulama Gereksinimlerine Göre Silindir Tipleri Sınıflandırmak
Hidrolik silindirler çalışma prensiplerine ve tasarımlarına göre kategorize edilir - her tip belirli kullanım durumları için optimize edilir. Silindir türünü uygulamanızın hareket gereksinimlerine eşleştirerek başlayın:
| Silindir türü | İşlem prensibi | Ideal Uygulamalar | Anahtar sınırlamalar |
|-------------------------|-------------------------------------------------------------------------------------|---------------------------------------------------|---------------------------------------------------|
| Single-Acting | Hidrolik basınç piston genişletir; dış kuvvet (bahar, yerçekimi, yük) onu geri çekir.| Kaldırma (örneğin, Dump kamyon yatakları), sıkma veya geri çekme kuvvetinin minimum olduğu uygulamalar. | Tek yönlü kuvvetle sınırlı; bahar başarısızlığı sıkışıklığa neden olabilir. |
| Double-Acting (Çifte oyunculuk) | Hidrolik basınç * yayılır ve * piston geri çekilir (sıvı pistonun her iki tarafına akıyor). | hassas iki yönlü hareket (örneğin, robotik kollar, basın makineleri, ekskavatör kovası). | Daha yüksek karmaşıklık; daha fazla hidrolik valf gerektirir. |
| Teleskopik | Çoklu yuvalanmış "evre", kompakt bir geri çekilmiş uzunluktan uzun vuruşlar sağlamak için sırayla uzanır. | Mobil cihazlar (örneğin, vinç booms, çöp kamyon kolları) sınırlı alan ile. | Tek aşamalı silindirlerden daha düşük kuvvet kapasitesi; sert ortamlarda kirlenmeye eğilimlidir. |
| Tie-Rod | Dış bağ çubukları (içli çubuklar) ile emniyetli uç kapakları; sökülmesi kolay. | Endüstriyel uygulamalar (örneğin,üretim presleri, konveyörler) bakım erişiminin kritik olduğu yerlerde. | Kaynaklı silindirlerden daha büyük; mobil ekipman için daha az uygundur. |
| Welded (İşlenme) | Doğrudan namluya kaynaklanan uç kapakları; kompakt, hafif tasarım. | Mobil cihazlar (örneğin, traktörler, kayma direksiyonları) veya dar alanlar. | Tamir edilmesi zor (kaynakların kesilmesi gerekir); mühür değiştirmesi için daha az erişilebilir. |
Adım 2: Kritik Teknik Özellikleri Hesaplamak
Silindir tipini seçtikten sonra, yük ve hareket gereksinimlerinizi başarısızlıkla idare edebilmesini sağlayan teknik parametreleri tanımlayın:
1. Güç Gereksinimleri (Bore Size Selection)
Silindirin kuvvet çıkışı, durmadan veya hasar çekmekten kaçınmak için maksimum yükü (emniyet marjları dahil) aşmalıdır. Formülü kullanın:
Güç (N) = Sistem Basıncı (MPa) × π × (Bore Diameter (m) / 2)2
- Örnek: 21 MPa (3,000 psi) ve 50 mm göbekte çalışan bir sistem için, kuvvet = 21 × π × (0.05 / 2) 2 ≈ 4123 N (≈ 420 kg).
- Dinamik yükleri hesaba katmak için% 10-20 güvenlik marjı ekleyin (örneğin, Yapıdaki ani etkileri) veya basınç dalgalanmaları.
2. Stroke uzunluğu
Stroke uzunluğu, pistonun seyahat ettiği mesafe (tamamen geri çekilmekten tam genişlete kadar) dir. Bunu belirlemek için:
- Başvurunuz için *asgari gerekli seyahat* ölçün (örneğin, 1.2 M bir çöp kamyon yatağı kaldırmak için).
- Aşırı boyutlandırmaktan kaçının: Gerekenden daha uzun bir vuruş silindir ağırlığını, maliyetini ve çubuk bükme riskini (artmış kaldıraç kolundan dolayı) artırır.
3. Operasyon Basıncı
Silindirin nominal basıncının (güvenli bir şekilde işleyebileceği maksimum basınç) hidrolik sisteminizin çalışma basıncını eşleştirdiğinden veya aşıldığından emin olun.
- Endüstriyel sistemler tipik olarak 10-35 MPa (1,500-5000 psi) ' da çalışır; mobil sistemler (örneğin, ekskavatörler) 35-45 MPa (5,000-6,500 psi) ulaşabilir.
- Sistemden daha düşük nominal basıncı olan bir silindir kullanmak, varil kırılmasına veya mühür başarısızlığına neden olabilir.
4. Hız Gereksinimleri
Silindir hızı (m / s) hidrolik sıvı akışı hızı ve bore boyutuna bağlıdır (Hız = Akış Hızı / Bore Alanı). Yüksek hızlı uygulamalar için (örneğin, Otomatik Montaj Hattı):
- Düşük sürtünme mühürlerine sahip silindirleri seçin (örneğin, PTFE) yıpranmayı azaltmak için.
- Hidrolik sisteminin yavaş veya düzensiz hareketlerden kaçınmak için yeterli akış sağlayabileceğinden emin olun (gerekirse daha büyük hortumlar / pompalar kullanın).
Adım 3: Yük ve Hareketle Montaj Stili Eşleştir
Montaj stili silindirin makineye nasıl bağlandığını belirler ve yük dağılımını, bileşenler üzerindeki stresini ve hareket doğruluğunu doğrudan etkiler. Yükün aksenal (silindirle çizgisinde) veya radyal (yan yükler) olup olmadığına göre bir montaj seçeneği seçin:
| Montaj Stili | En İyi İçin | Anahtar düşünceler |
|-------------------------|--------------------------------------------------------------------------|---------------------------------------------------|
| Flange Mount | Aksiyel yükler (örneğin, baskı, asansörler) silindirin her iki uçta sabitlenir. | Yüksek istikrar sağlar; bağlanmaktan kaçınmak için hassas hizalama gerektirir. |
| Trunnion Mount | Pivot hareketleri (örneğin, ekskavatör kolları, tarım makineleri) ılımlı radyal yüklerle. | Silindirin orta noktasında monte edilir; gerimi eşit şekilde dağıtır. |
| Clevis Mount (← bağlantılar | değiştir) | Hafif hatalılık ile uygulamalar (örneğin, taşıyıcı asansörler) veya dönme hareketleri. | Makineye bağlamak için pinler kullanır; küçük açısal ayarlama sağlar. |
| Foot Mount | Sabit pozisyonlu aksenyel yükler (örneğin, sabit presler) silindir düz bir yüzeye monte edilir. | Basit montaj; Radyal yükler için uygun değildir (çubuk bükülmesine neden olabilir). |
Adım 4: İşletim Ortamı Hesabı
Çevresel faktörler, erken silindir başarısızlığının başlıca nedenidir. Aşağıdaki hasara karşı dirençli malzemeleri ve özellikleri seçin:
1. Temperature
- Düşük Sıcaklıklar (-40 °C ile 0 °C): Sıcaklaşmayı önlemek için düşük sıcaklıklı hidrolik sıvı (ISO VG 32) ve nitril veya etilene propilen (EPDM) yapılmış mühürler kullanın.
- Yüksek Sıcaklıklar (80 °C ila 150 °C): ısıya dayanıklı mühürler seçin (örneğin, Viton) ve sıvı bozulmasını veya malzeme deforme edilmesini önlemek için paslanmaz çelik fıçılar.
2. Kirlilik ve korozyon
- Sert Ortamlar (inşaat, madencilik): krom kaplı piston çubukları (kayırmalara ve paslara karşı dirençli) ve silinme mühürleri (topraktan / enkazın varil içine girmesini önlemek) ile silindirleri seçin.
- Islak / korozyonlu ortamlar (denizcilik, gıda işleme): Tuzlu suya veya kimyasal maruz kalmaya direnmek için paslanmaz çelik (304 veya 316) silindirleri veya epoksi kaplamaları olan silindirleri seçin.
3. Toz, enkaz veya nem
- Piston çubuğunu off-road veya outdoor uygulamalarda kir veya nemden korumak için çubuk botları (esnek kapaklar) ekleyin.
- Gıda sınıfı uygulamalar için (örneğin, ambalaj makineleri), bakteri birikmesini önlemek için FDA onaylı mühürlere ve pürüzsüz yüzeylere sahip silindirler kullanın.
Adım 5: Sistem uyumluluğunu sağlayın
Silindir, verimsizliği veya arızalardan kaçınmak için diğer hidrolik bileşenlerle sorunsuz bir şekilde entegre edilmelidir:
- Sıvı Uyumluluğu: Silindirin mühür malzemesini hidrolik sıvı ile eşleştirin (örneğin, Sentetik sıvılar için Viton, mineral yağlar için nitril).
- Port Boyutu ve Türü: Silindirin hidrolik portlarını sağlayın (örneğin, NPT, BSPP iplikleri) sızıntıyı önlemek için sistemin hortumları ve valfları ile eşleşir.
- Akış ve basınç derecelendirme: Silindirin akış kapasitesi (L / dk) sistemin pompa çıkışı ile hizaladığını doğrulayın - küçük boyutlu portlar akışı kısıtlayarak hızı azaltabilir.
6. Adım: Güvenilir bir tedarikçi seçin
Saygın bir tedarikçi seçmek, teknik seçim kaliteli imalat ve destek maliyetli kesintisizlik süresini önlemek kadar önemlidir:
- Endüstri Sertifikaları: Küresel standartlara uyum sağlamak için ISO 9001 (kalite yönetimi) veya ISO 14001 (çevre yönetimi) sertifikasına sahip tedarikçiler arayın.
- Özelleştirme Yöntemleri: Eşsiz uygulamalar için (örneğin, Standart olmayan bore / vuruş, özel montajlar), özel mühendislik sunan bir tedarikçi seçin.
- Satış sonrası desteği: Silindirin ömrünü uzatmak için teknik yardım, yedek parçalar (mızraklar, çubuklar) ve onarım hizmetleri sağlayan tedarikçilerine öncelik verin.
